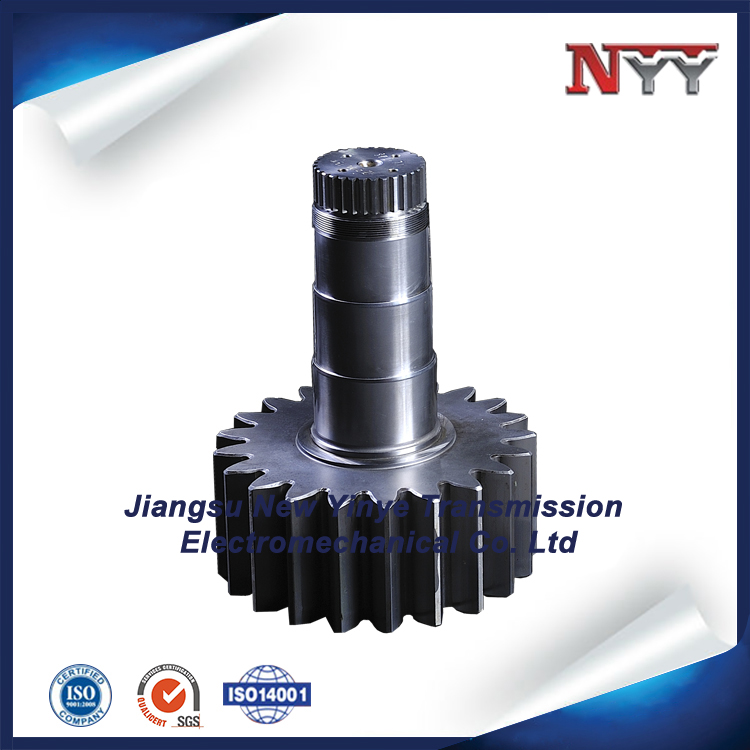

精密花鍵齒輪軸是軸體、齒輪、精密花鍵一體化的核心傳動零件，集成齒輪嚙合減速、花鍵高精度扭矩對接兩大功能，是燃油車變速箱、新能源車電驅減速器、差速器、半軸總成的核心承載件，決定整車動力傳遞效率、換擋平順性與傳動壽命。
一、主流齒形分類（汽車）
漸開線花鍵（車用主力）
遵循國標GB/T3478、德標DIN5480，齒形為漸開線曲線，定心精度高、齒根強度大、、承載扭矩強，適配高轉速、交變載荷工況。乘用車變速箱輸入輸出軸、新能源電機主軸、差速器主軸全部采用該類型，精密等級常用5~7級，電驅可達4級。
矩形花鍵
結構簡單、成本偏低，定心精度一般，多用于商用車低速傳動軸、底盤輔助傳動，精密工況少使用。
二、汽車核心應用場景
燃油車手動/自動變速箱
輸入軸、中間軸、輸出軸一體集成齒輪+外花鍵，花鍵與換擋齒輪內花鍵嚙合，傳遞扭矩的同時允許齒輪軸向滑動換擋；離合器從動盤通過花鍵與一軸對接，承受發動機全部爆發扭矩。
新能源電驅減速器（增量大場景）
電機高轉速可達16000rpm以上，高速高交變扭矩，減速器高速輸入軸、減速主軸、差速器主動軸全部使用精密漸開線花鍵齒輪軸，要求微米級精度，控制高速振動與噪音，直接影響電驅效率與續航。
底盤傳動系統
半軸連接軸、四驅分動箱主軸，花鍵實現萬向節、輪轂的扭矩剛性連接，承載起步、爬坡、急剎的沖擊載荷。
三、常用材質與熱處理方案（外硬內韌）
1.主流材料
20CrMnTi（通用）：低碳滲碳鋼，適配乘用車、新能源車，滲碳淬火后表層高硬，軸心韌性強抗沖擊，是變速箱主軸標配材料。
42CrMo/40CrMo：中碳調質合金鋼，用于重載商用車、重型越野車傳動軸，整體調質+齒面高頻淬火，抗拉強度可達1100MPa以上，重載抗扭性能優異。
40CrNiMoA：高強度合金鋼，用于高性能跑車、重型商用車大扭矩工況。
2.標準熱處理工藝
20CrMnTi：鍛坯正火→粗加工→滲碳淬火+低溫回火，齒面/花鍵表面硬度HRC58~62，硬化層0.8~1.2mm，軸心韌性完好，耐疲勞。
42CrMo：整體調質（心部硬度HRC28~35）→齒面高頻感應淬火，兼顧整體剛性與齒面性。
成品額外齒根噴丸強化，引入殘余壓應力，大幅提升齒根疲勞壽命，防止交變載荷斷齒。
四、完整精密加工工藝流程
毛坯成型
重載件采用閉式模鍛，鍛造理順金屬流線，晶粒致密；中小規格精密件采用冷擠壓，花鍵齒形一次近凈成型，齒距誤差可控制至±0.005mm，效率與精度遠高于切削加工。
粗精加工
軸體：數控粗車→精車，保證軸頸同軸度基礎；
齒輪：滾齒粗加工→剃齒半精；
花鍵：拉削/插齒粗成型。
熱處理定型
完成滲碳/調質淬火，預留精加工磨削余量。
終精密磨削（決定精度等級）
外圓磨床精磨軸頸；花鍵磨床精磨花鍵齒面；蝸桿砂輪磨齒機精加工齒輪，終達成精密等級。
終檢與處理
三坐標、齒輪測量中心檢測形位公差，聲波探傷排查裂紋，后去毛刺、磷化防銹。
五、核心精密技術指標（汽車量產標準）
精度等級：齒輪ISO4~6級，漸開線花鍵GB5~7級；
形位公差：花鍵與軸頸徑向圓跳動≤0.02mm，全長同軸度微米級；齒距累積誤差±0.005mm，齒形誤差±0.003mm；
表面粗糙度：嚙合工作面Ra≤0.4~0.8μm，大幅降低嚙合磨損、嘯叫噪音；
性能壽命：臺架疲勞循環100萬次無裂紋，整車10萬公里耐久測試齒面磨損量＜0.03mm，傳動效率穩定96%~98.5%。
六、精密花鍵齒輪軸核心優勢
承載能力遠平鍵連接
多齒均勻分擔載荷，同等軸徑下，花鍵扭矩承載能力是普通平鍵的5倍，可穩定承受大扭矩沖擊，不易剪切失效。
定心精度高、運轉平穩
嚙合間隙均勻，高速旋轉偏心量小，變速箱、電驅運轉振動小，NVH噪音表現優良。
結構緊湊輕量化
齒輪與花鍵和軸一體化，精簡變速箱結構，適配當下汽車輕量化、小型化的設計趨勢。
可軸向滑移
花鍵副可在傳遞扭矩時實現軸向滑動，匹配手動變速箱換擋齒輪的移動需求。
七、行業發展新趨勢（新能源驅動）
精度升級：800V高壓高速電驅普及，花鍵齒輪軸精度向4級精密級靠攏，嚴格控制高速共振；
高疲勞輕量化：新材料、溫鍛+冷精整復合工藝，在的同時提升扭矩密度；
低噪音優化：齒向修形、鼓形齒花鍵設計，補償裝配微小偏差，抑制高速?lài)Ш显胍簦?/div>
全流程數字化質控：批量生產CPK制程能力穩定≥1.33，實現精密零件規模化量產。
